KY7124 為一款 SPI 接口的 8 通道、24 位高精度 ADC 芯片，內置 1~128 倍可編程的低噪聲儀表放大器、高精度Sigma-Delta ADC，同時內部集成兩路精準電流源、高性能溫度傳感器、5ppm/℃的高精度基準電壓源、偏置電壓輸出電路、精準內部 RC 時鐘源。KY7124 實際有效精度 (ENOB)24BIT@1 倍PGA，21.5BIT@64 倍PGA，等效輸入噪聲低至 11nV/√

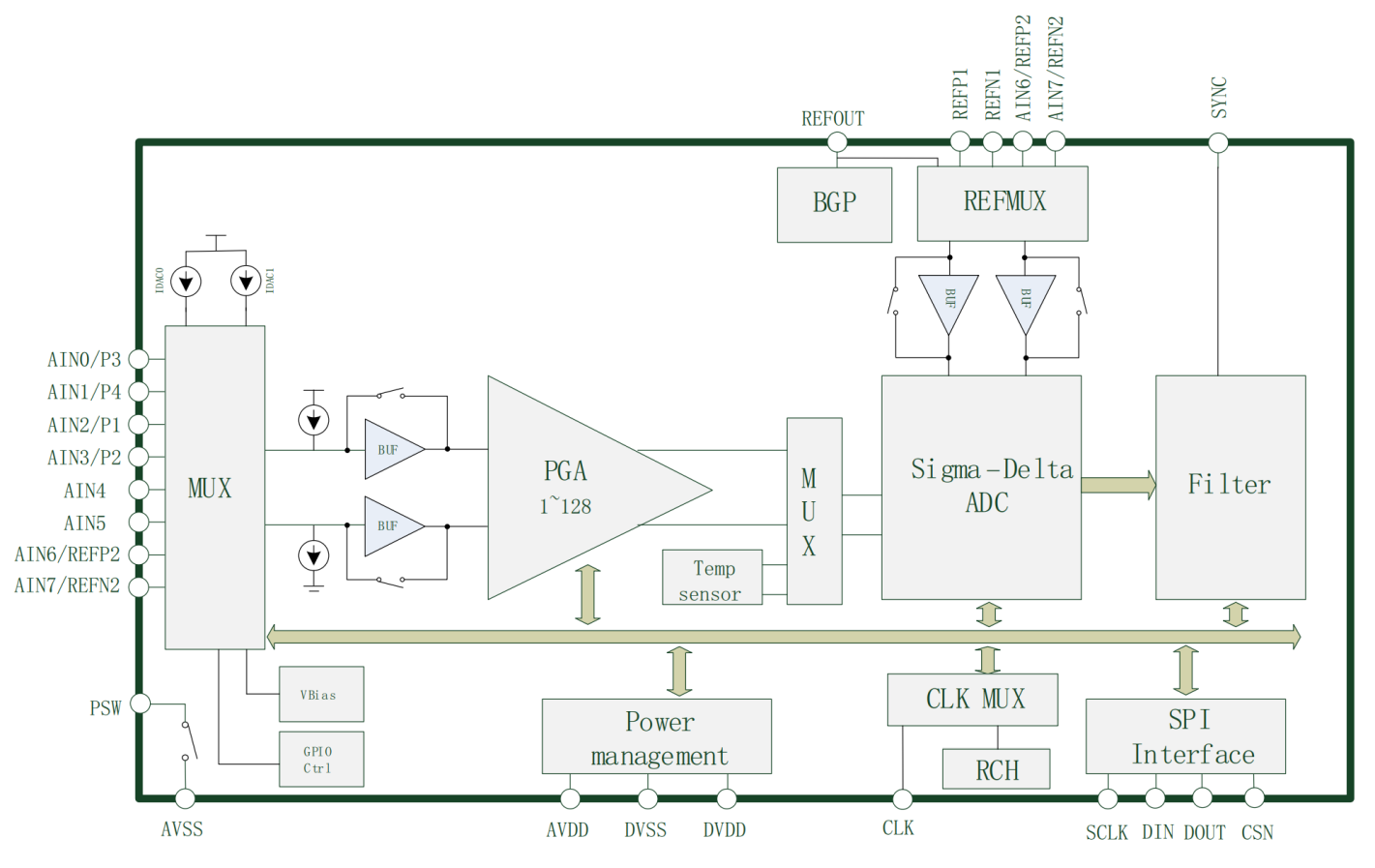

? 工作電壓范圍: 2.8~5.5V ? 工作電流: 正常工作模式: 360uA 低功耗工作模式: 260uA 睡眠模式: 1uA ? 內置低噪聲放大器，1/2/4/8/16/32/64/128 倍可靈活配置 ? 8 通道信號輸入，可作為 8 組單端信號輸入，或 4 組差分信號輸入 ? 集成兩路精確電流源和一路電壓偏置電路，可配置到 8 個輸入信號通道 ? 集成 5ppm/℃、2.5V 的高精度基準參考電壓源，負載變化率小于 60uV/mA ? 24 位高精度低零漂 Sigma-Delta ADC - 支持 11 種采樣率，3.125Hz~6400Hz - 支持 50、60Hz 同步抑制 - 支持 DC 偏差自校正 - 線性度 0.0005%FS，24BIT 有效位數 - 噪聲水平: 11nV/√ 各類高性能溫度傳感器（熱電偶、2~四線 RTD 電阻等） 分析天平 工業過程控制 直流/交流電能測量 儀器儀表等各類需要高精度和低零漂測量的應用場合 產品型號 封裝 標準包裝 KY7124-HGCR SSOP24 Reel,2000 KY7124 模塊功能圖
KY7124數據手冊
